ТУРНИКЕТ-ТРИПОД ЭЛЕКТРОМЕХАНИЧЕСКИЙ ИНФОТЕХ ИР - 5
ОБЩИЕ СВЕДЕНИЯ
Турникет-трипод электромеханический с автоматическими и механическими планками «Антипаника» ИР-5 (далее - турникет) предназначен для управления потоками людей на проходных промышленных предприятиях, в банках, административных учреждениях, магазинов, вокзалах, аэропортах и т.п. с возможностью быстрой организации режима эвакуации в экстренных ситуациях.
Турникет состоит из стойки турникета с преграждающими планками и пульт управления. Функция аварийного открытия прохода турникета реализуется путем автоматического опускания преграждающей планки в вертикальное положение при подаче команды от устройства аварийного открытия прохода, а также при пропадания питания турникета.
Турникет по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация турникета разрешается при температуре окружающего воздуха от -20° С до +55° С и относительной влажности воздуха до 80% при +25° С (без конденсации).
Турникет имеет маркировку в виде этикетки, расположенной внутри на боковой стенке стойки турникета. Этикетка содержит название модели и наименование изделия, дату изготовления, серийный номер и технические характеристики.
Турникет в стандартном комплекте поставки упакован в технологическую тару, предохраняющую его от повреждений во время транспортировки и хранения.
Транспортировать турникет в упаковке допускается только закрытым транспортом (в железнодорожных вагонах, в контейнерах, в закрытых автомашинах, в трюмах, на самолетах и т.д.).
Хранение турникета допускается в закрытых помещениях при температуре окружающего воздуха от -40° С до +60° С и относительной влажности воздуха до 98% при +25° С. В помещении для хранении не должно быть паров кислот, щелочей, а также газов, вызывающих коррозию.
При транспортировании и хранении допускается штабелировать коробки в 4 ряда.
После транспортирования или хранения турникета при отрицательных температурах или повышенной влажности воздуха турникет непосредственно перед вводом в эксплуатацию должен быть выдержан без упаковки не менее 24 часов в помещении с нормальными климатическими условиями.
В связи с постоянным совершенствованием выпускаемой продукции производитель оставляет за собой право вносить без предварительного уведомления изменения в конструкцию изделия, не ухудшающие его технические характеристики.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|

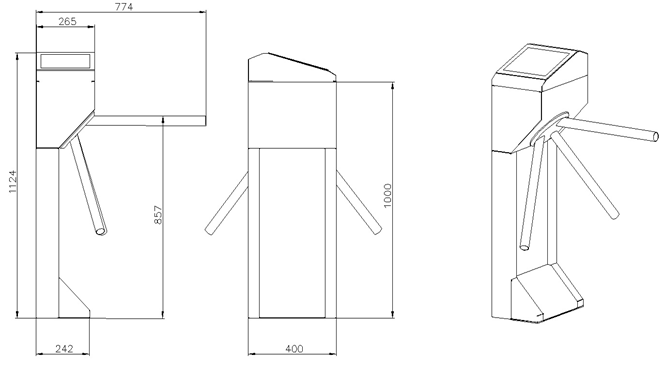

Габариты турникета* ДхШхВ |
774х265х1124 мм |
|
Расположение оборудования* |
В корпусе турникета |
|
Блок подключения оборудования* |
Встроенный В ноге турникета |
|
Вес* |
Не более 35 кг |
|
Мощность* |
120 Вт |
|
Ток потребления |
Не более 6 А |
|
Пропускная способность турникета: в режиме однократного прохода
|
30 чел/мин
|
|
Ширина зоны прохода |
503 мм |
|
Усилие поворота преграждающей планки |
Не более 3 кгс |
|
Степень защиты оболочки |
IP41 по EN 60529 |
|
Класс защиты от поражения электрическим током |
3 по ГОСТ Р МЭК335-1-94 |
|
Средняя наработка на отказ |
Не менее 1500000 проходов |
|
Средний срок службы |
8 лет |
КОМПЛЕКТНОСТЬ
|
Поз. |
Кол. |
Наименование артикула |
|
Стандартный комплект оборудования: |
||
|
1. |
1 |
Стойка турникета |
|
2. |
1 |
Маховик с планками преграждающими и крепежом |
|
3. |
1 |
Пульт дистанционного управления с кабелем |
|
4. |
1 |
Цветной LCD дисплей 5.3" TE-ULCD56 |
|
5. |
2 |
Считыватель IronLogic Matrix III (Mod.NFC) |
|
6. |
1 |
Имидж-сканер штрих-кода Newland-FM30 1D\2D |
|
7. |
1 |
Управляющий контроллер IronLogic Z5-R Web |
|
8. |
1 |
Преобразователь интерфейса MOXA NPort 5150A-T (RS-232/485 в Ethernet) |
|
9. |
1 |
Светодиодный индикатор разрешения прохода |
|
10. |
1 |
Автомат сдвоенный 220W, 6А |
|
11. |
0 |
Вентилятор(обогреватель) - опционально |
|
Эксплуатационная документация: |
||
|
1. |
1 |
Паспорт |
|
Упаковка: |
||
|
1. |
1 |
Технологическая тара |
|
Дополнительное оборудование |
||
|
1. |
1 |
Блок питания Mean Well P40A |
